Resultados dos Dispositivos Fabricados

       As ilustrações mostram a lâmina durante e ao final do processo. As imagens foram feitas em microscópio óptico, adequadamente iluminado. Clique sobre a foto desejada:

Lâmina após máscara #1	Flip-flop após máscara #2
Transistor, máscara #2	Flip-flop, máscara #4 (final do processo)
Transistor, máscara #4	"Cruz Grega", máscara #4

Transistores

       As figuras abaixo foram obtidas na seção de medidas com auxílio do traçador de curvas HP4145B, e mostram as curvas características dos transistores fabricados pelos alunos.

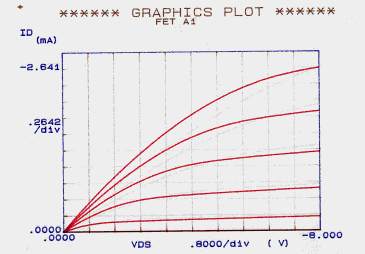

Curvas características para V_GS = 0, -1.5 , -3 ,-4.5 , -6 , -7.5 e -9 V

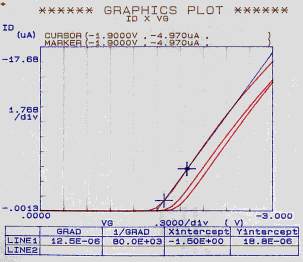

Efeito de Corpo e V_T, para V_BS = 0, 2 e 4 V

Característica sqrt(I_D) x V_G para encontrar V_T

Capacitor

       Utilizando o traçador de curvas, foram obtidos os valores das capacitâncias máxima (região de acumulação) e mínima (região de depleção). Estas capacitâncias são utilizadas no cálculo de vários outros parâmetros.

       Também foram obtidas curvas C x V para os chips didáticos comerciais, utilizando o HP4145B:

Característica C x V para V_BS = 0, 1 e 2 Volts
